jueves, 30 de septiembre de 2010

REDES Y SUBREDES

Objetivo

Conocer la forma en la cual se implementan subredes en un red atreves de las IP así como la importancia de esta en la organización de la red.
























TIPOS DE IP

Estáticas = (fijas) es proporcionada por el administrador

Dinámicas = (variable) proporcionado por el modem

Dentro de la generación o creación de una red, es importante la subdivisión de subredes que de estas se desprendan ya que esto  permitirán crear las subredes adecuadas de acuerdo a las necesidades de la empresa el tener un conjunto de redes permitirá facilitar los accesos a los recursos de la red, hacer más rápidos los accesos, tener una mejor distribución y organización de la red entre otros aspectos.
Dentro de la subdivisión de la red IP juegan un papel fundamental. Las direcciones  IP (es un acrónimo de internet protocolo) son un numero único e irrepetible con el cual se identifica una computadora conectada a una red.

Una dirección IP es un conjunto de cuatro números del 0 al 255 separados por puntos ejemplo:
200.36.127.40

Para obtener un bloque de direcciones de internet generalmente se solicitarla distribuidor del servicio. El proveedor impone las condiciones y políticas que considere convenientes para administrar sus bloques de direccione.

Por lo  general las direcciones no pueden ser trasladadas de una red a otra es decir, si tienes una dirección de un proveedor no puedes llevarlo a otro proveedor.



IP

Local o privada

La dirección IP local es la que corresponde a la red local de su casa u oficina (suele ser del tipo 172.26.0.1 ó 192.168.1.1, entre otros). Se utiliza para acceder localmente a equipos instalados en su red local (un servidor web de vídeo FlexWatch, por ejemplo).



Remota o publica

Puede ser fija o dinámica, según usted haya contratado con su proveedor de red (suele ser del tipo 217.127.3.11 ó 81.32.123.14, entre otros)  .Se utiliza para acceder remotamente a través de Internet a equipos instalados en una red local (un servidor web de vídeo FlexWatch, por ejemplo).

DIRECCIONES ESPECIALES

Las principales direcciones especiales se resumen en la siguiente tabla. Su interpretación depende del host desde el que se utilicen.



CLASES DE REDES

Las direcciones de IP se dividen en clases, de acuerdo a la cantidad de bytes que representan a la red.




CLASE A

En una dirección IP de clase A, el primer byte representa la red.
El bit más importante (el primer bit a la izquierda) está en cero, lo que significa que hay 2 7 (00000000 a 01111111) posibilidades de red, que son 128 posibilidades. Sin embargo, la red 0 (bits con valores 00000000) no existe y el número 127 está reservado para indicar su equipo.
Las redes disponibles de clase A son, por lo tanto, redes que van desde 1.0.0.0 a 126.0.0.0 (los últimos bytes son ceros que indican que se trata seguramente de una red y no de equipos).
Los tres bytes de la izquierda representan los equipos de la red. Por lo tanto, la red puede contener una cantidad de equipos igual a:
224-2 = 16.777.214 equipos.

En binario, una dirección IP de clase A luce así:







CLASE B

En una dirección IP de clase B, los primeros dos bytes representan la red.
Los primeros dos bits son 1 y 0; esto significa que existen 214 (10 000000 00000000 a 10 111111 11111111) posibilidades de red, es decir, 16.384 redes posibles. Las redes disponibles de la clase B son, por lo tanto, redes que van de 128.0.0.0 a 191.255.0.0.
Los dos bytes de la izquierda representan los equipos de la red. La red puede entonces contener una cantidad de equipos equivalente a: Por lo tanto, la red puede contener una cantidad de equipos igual a:
216-21 = 65.534 equipos.

En binario, una dirección IP de clase B luce así:









CLASE C

En una dirección IP de clase C, los primeros tres bytes representan la red. Los primeros tres bits son 1,1 y 0; esto significa que hay 221 posibilidades de red, es decir, 2.097.152. Las redes disponibles de la clases C son, por lo tanto, redes que van desde 192.0.0.0 a 223.255.255.0.
El byte de la derecha representa los equipos de la red, por lo que la red puede contener:
28-21 = 254 equipos.

En binario, una dirección IP de clase C luce así:







MAPA
























CONCLUSIONES

Honestamente este tema no lo aprendí muy bien ya que desgraciadamente falte el día que lo explico el profesor pero por lo que leí las subredes son importantes para la distribución y organización de una red  y que las direcciones  IP son un numero único e irrepetible con el cual se identifica una computadora conectada a una red. La dirección IP local o privada  es la que corresponde a la red local de su casa u oficina y la dirección publica o remota se utiliza para acceder remotamente a través de Internet a equipos instalados en una red local






CLASES IP

Objetivo
Conecer las diferentes clases de IP asi como sus rangos, para la generacion de redes y subredes

a  > 1.0.0.0 hasta 127   total 128 subredes

b > 128.0.0.0 hasta 191.255.255.0 total 16 384 subredes

c > 192.0.0.0 hasta 223.255.255.0

d >

e >       Especiales

f >

En una direccion de clase A el primer bit representa la red.
El bit mas importante (el primer bit ala izquierda) si esta en cero significa que hay dos posibilidades de red, lo que nos lleva a un total de 120 redes.
En binario, una direccion IP luce asi :

oxxxxxxx     xxxxxxxx      xxxxxxxx
01110111   11110000    11110001




MASCARA DE SUBREDES
Una Mascara se genera con numeros 1 en la ubicacion de los bits que usted quiera conservar y 0 en aquellos que quiera cancelar.Por lo tanto una mascara de red se presenta bajo la forma de 4 bits separados por puntos y esta compuesta por ceros en lugar de los bits deladireccion IP que desea cancelar.
El interes principal de unamascara de subred  recide en que permite la identificacion de lared asociada conuna direccion IP

MAPA



CONCLUSIONES

En este tema pude aprender los limites de subredes que tiene cada clase por ejemplo la clase a tiene un total de 128 redes y vade 1.0.0.0 hasta 127 es el límite que tiene la clase A y que siempre los primero bits representan la red. También aprendí sobre las mascaras de subred que se generan con números 1 en los bits que se van a conservar y 0 en los bits que se van a cancelar.






miércoles, 29 de septiembre de 2010

RED DE TOPOLOGIA ESTRELLA

COTIZACION  DE PRECIOS






COTIZACION DE COMPUTADORAS

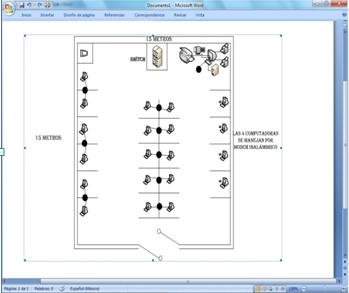

DISEÑO DE DISTRIBUCIÓN DE LOS EQUIPOS


Diseño de la distribución de equipos

☺las líneas que se ven es el cable utp por que la red es en forma de estrella

☺las 4 que no tienen cable son las que van a ser por red inalámbrica

☺la computadora más grande es mi escritorio

☺el rack es el que está en el centro en la parte superior

☺en la parte superior izquierda está el baño

☺cabe destacar que el área del local es de 15 metros por 15 metros







Esta es la distribución de los equipos

☺el local es de 15 metros por 15 metros

☺los equipos van a estar separados por 2 metros de distancia

☺el baño es de 1.5 metros por 1.5 metros

☺el rack es de 2 metros por 2 metros

☺la puerta de entrada va a ser de cuatro metros

☺el administrador va a estar en la parte superior derecha

☺el espacio del admón. será de cuatro metros por cuatro metros

☺contaremos con una copiadora

☺con dos impresora

☺y un fax

☺tendremos cuatro computadoras con modem inalámbrico

LOGOTIPO


COTIZACIÓN DE MATERIALES POR CANTIDAD




COTIZACION TOTAL

COTIZACIÓN DE MATERIALES
$82 247
SOFTWARE
$3234.40
PRODUCTOS
$3547.00
MANO DE OBRA
$10000.
TOTAL
$99028




CONCLUSIONES

Este proyecto se me hizo muy interesante ya que me di una idea de cómo cotizar una red de topología estrella y en mi caso me costó un poco de trabajo calcular los metros de cable utp que se ocuparían para cada máquina pero mis compañeros me apoyaron y me explicaron como calcularlo. Lo que más me gusto fue haber ido a la plaza de la tecnología a cotizar precios de los equipos de computo ya que no lo había hecho antes y es muy interesante lo que cada vendedor te ofrece en cada uno de sus diferentes equipos.



















TOTAL DE TODO

sábado, 4 de septiembre de 2010

Pratica 2

Objetivo:

Cotizar los componentes de red conafinalidad de obtener su ganacia neta de cada uno con base de los precios de distribuidor y precio publico.

Tabla:





Conclusiones:

Con esta practica me pude dar una idea de cuanto es el costo de los componentes de red y cuanto pueden  ganan los vendedores de los productos ya que el precio del distribuidor es muy diferente al que ofecen los vendedores.

jueves, 2 de septiembre de 2010

Modelo OSI y TCP/IP

Modelo OSI

Objetivo: Conocer los tipos de redes, sus diferencias, asi como la topologias la red LAN y sus componentes

 Proporciona una base comun para coordinar el desarrollo de estandares dirigidos a la conexion de sistemas. Este modelo se clasifica en 7 capas que son:

Capa1: Nivel 1 Fisico
Este nivel es conocido por establecer y mantener la conexion fisica.

Capa 2: Nivel de Enlace:
Mantiene en comunicacion a los usuarios por protocolos y se encarga de mantener el canal sin errores detectando y corrigiendo.

Capa 3: Nivel 3: Red
Es el encargado dela comunicacion de paquetes y de transmitir los datos por toda la red.

Capa 4: Nivel 4: Transporte
Es el encargado de la transferencia de datos entre el emisor y el receptor.Tambien mantiene el flujo de la red.

Capa 5: Nivel 5: El nivel de sesion
Organiza, sincroniza y se encarga del dialogo entre los usuarios.

Capa 6: Nivel 6: Presentacion
Se encarga de la seguridad de la red y transmite la informacion de formato maquina a un formato que pueda entender el usuario.

Capa 7: Nivel 7: De aplicacion
Se encarga del intercambio de informacion entre el usuario y el sistema.


Mapa





Conclusiones
Este modelo es un poco largo ya que se compone de 7 diferentes capas las cuales se encarga de sus diferentes funciones un ejemplo es  la capa numero 2 que se encarga de manejar los protocolos el cual se encarga de la comunicacion del emisor y el receptor ya que da el orden y el mismo idioma paraque se de dicha comunicacion. Cada capa es muy importante para conformar el modelo.



Modelo TCP/IP

Es un protocolo de control de trasmicion protocolo de internet, en otras palabras representa las reglas de comunicacion para internet. Este modelo se define en  que son:

Capa 1: Nivel de acceso a la red
Esta es la capa que maneja todos los aspectos que un paquete IP requiere para efectuar un enlace físico real con los medios de la red.

Capa 2: Nivel de Internet
Esta capa tiene como proposito seleccionar la mejor ruta para enviar paquetes por la red.

Capa 3: Nivel de Transporte
En esta capa se forma una conexión lógica entre los puntos finales de la red, el host transmisor y el host receptor.

Capa 4: Nivel de Aplicacion
El modelo TCP/IP combina todos los aspectos relacionados con las aplicaciones en una sola capa y asegura que estos datos estén correctamente empaquetados antes de que pasen a la capa siguiente.


Mapa




Comparacion de los dos modelos




Conclusiones
Estos dos modelos nos ayudan para que la comunicacion entre nosotros los usuarios sea mejor y entendible a fin de que todos nos comuniquemos, el modelo osi es mas complejo que el modelo TCP/IP pero ambos tienen el mismo objetivo mejorar la comunicacion

Fibra Optica y Coaxial

Diagrama de Fibra Optica




Diagrama Coaxial





Conclusiones: Lo que aprendi en esta ocacion fue que cable coaxial tiene mayor diametro que la fibra optica  pero para los que prefieren mayor seguridad en zonas humedas y alta densidad es preferible la fibra optica.
